1. ジョセフ・ホイットワース卿が最初のねじ規格を考案したのは何年ですか？
A1850
B1831
C1841
-
2. ホイットワースねじ (BSW)の規格は次のどれですか？
Aねじ山の頂上や谷底が丸く、ねじ山角が55度。
Bねじ山の頂上や谷底が丸く、ねじ山角が60度。
Cねじ山の頂上や谷底が平らで、ねじ山角が55度。
-
3. 丸DIN 405を使用するのは、どの産業ですか？
A航空宇宙産業
Bパイプ業界
C食品飲料産業
-
4. パイプ業界で使用されないのは次のうちどれですか？
ANPS
BUNJ
CNPSM
-
5. 図中のどれが有効径ですか？
AA
BB
CC
-
6. この図のねじは、次のどれで表現されますか？
AM40 x P2 x 20
BM20 x P40 x 2
CM20 x P2 x 40
-
7. この図のねじは、次のどれで表現されますか？
AM3” x 6” x 14
B14 x 6” x 3”
C3” - 14UN x 6”
-
8. この図のどちらのねじが左ねじですか？
AA
BB
-

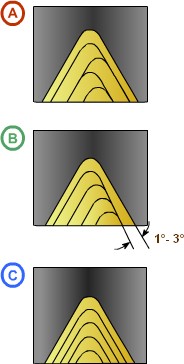

9. 右おねじを加工する上で、切りくずの形状が最も良好なのはどの加工方法ですか？
AA
BB
CC
-

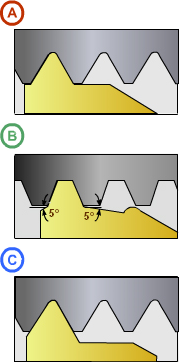

10. 通常のねじ山角のピッチ範囲で、異なるピッチを旋削する場合に、次のどのインサートを使用しますか？
AA
BB
CC
-
11. 各部分の名称で正しいのは次のどれですか？
AA= ねじ山角, B= ねじ長, C= ピッチ
BA= リード角, B= ピッチ, C= ねじ長
CA= リード角, B= 外径, C= ねじ長
-
12. 各部分での名称で正しいのはどれですか？
AA= ねじ山角, B= 谷の径, C= ピッチ
BA=リード角, B= 外径, C= ねじ山角
CA= リード角, B= 外径, C= ピッチ
-

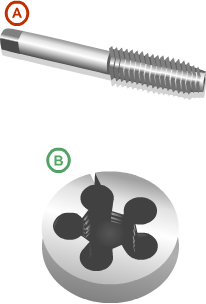

13. めねじを切るときには、どちらの工具を使用しますか？
AA
BB
-

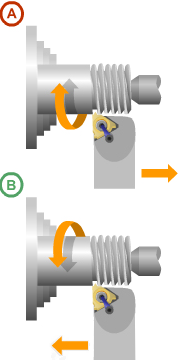

14. 右おねじを加工する際に、どの方向に被削材や工具が動きますか？
AA
BB
-
15. 右めねじを加工する際に、どの方向に被削材や工具が動きますか？
AA
BB
-
16. さらい刃付きインサートについて、次のどれが間違っていますか？
A工程数が少ないので経済的
Bワイパー刃がついている。
C広範囲のピッチに使用可能。
-
17. 図に示された寸法の記号は次のどれですか？
AZ1
BZ2
CS1
-

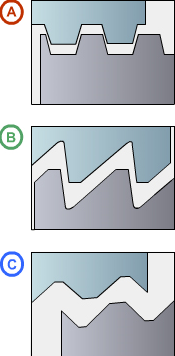

18. 図のうちどれがバッドレスねじですか？
AA
BB
CC
-
19. おねじを切るときのインサートの傾斜角はどのくらいですか。またその目的は何ですか？
A傾斜角は15度で、インサートと被削材とがこすれ合うことを防止します。
B傾斜角は10度で、インサートの側面同士がこすれ合うことを防止します。
C傾斜角は10度で、インサートと被削材がこすれ合うことを防止します。
-
20. この形状の切りくずを発生させるのは、どの切り込み方ですか？
Aラジアルインフィード
Bフランクインフィード
C修正フランクインフィード
-
